Краткая инструкция по установке спутниковой антенны ТРИКОЛОР ТВ
ЗАО "Национальная Спутниковая компания" ведут вещание со спутника EUTELSAT W4 (36° в. д.) на территорию Европейской части России.
Этапы установки и настройки антенны1. Определение места установки антенны. Основной критерий выбора места установки - свободный обзор в направлении на спутник. Под свободным обзором понимается то, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки. Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.
2. Монтаж антенны1. Соберите антенну согласно инструкции по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
3. Установите конвертор в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертора.
4. Присоедините кабель к конвертору при помощи F-разъёма*.
5. Прикрепите кабель к дуге конвертородержателя пластиковыми стяжками или изоляционной лентой.
6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1 м, также закрепив его на кронштейне.

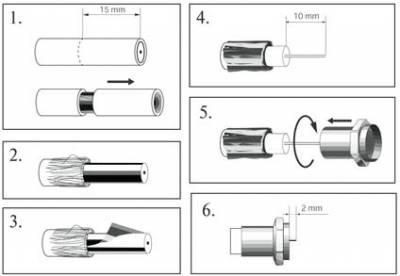

Порядок монтажа стандартных спутниковых телевизионных F-разъемов1. Снять верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
2. Расположить экранирующую оплетку вдоль кабеля.
3. Аккуратно расположить фольгу вдоль экранирующей оплетки.
4. Снять слой внутренней изоляции на 10мм.
5. Накрутить разъем до упора.
6. "Откусить" центральный проводник, чтобы он не выступал за разъем больше, чем на 2 мм.

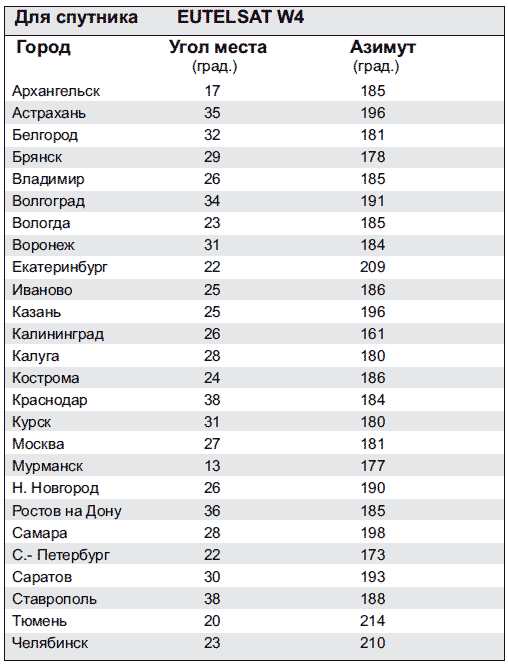

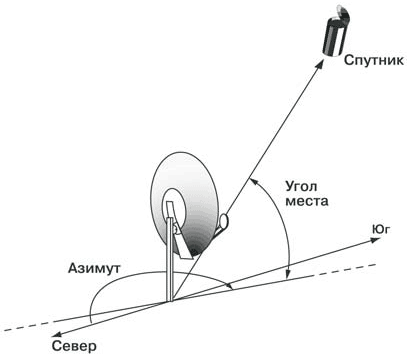

3. Настройка антенны1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к Вам города, приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а в проекте "Триколор ТВ" используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода "Супрал" соответствует углу места 26,5о. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.
2. В соответствии с инструкцией по эксплуатации цифрового терминала подключите к нему кабель, идущий от конвертора. Разделку F-разъема производите по методике, приведенной выше.
3. Подключите ресивер к телевизору согласно инструкции по эксплуатации и включите его.
4. С помощью пульта ДУ введите параметры пакета "Триколор":
Меню/Настройка/Пароль/0000/Ручной поиск
Частота: 12225
Поляризация: Левая
Скорость потока: 27500
FEC:3/4
5. Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, добейтесь появления телевизионной картинки на экране Вашего телевизора.
6. Активизируйте в меню Вашего терминала пункт "Уровень принимаемого сигнала". Добейтесь максимального значения уровня принимаемого сигнала путем плавного перемещения зеркала антенны в вертикальной и/или горизонтальной плоскостях. Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.
7. Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.
|
